回轉支承軸承介紹和受力分析，通常，回轉支承是大型滾動軸承，可以承受軸向、徑向和力矩載荷，它們可以單獨或組合作用在任何方向。它們既可以執行回轉運動，也可以執行旋轉運動。

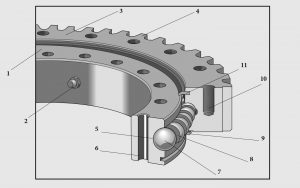

基本上，回轉支承(下圖)由一個內圈（1）, 一個外圈（3）和滾動體 ? 球（7）或圓柱滾子 ? 由隔離塊（8）。環，其中一個通常包含一個齒輪（4）, 帶有孔（6）以連接螺栓，孔可以帶螺紋。通常，只有環中的滾道（5）進行硬化和精密研磨。整體密封件（11）由丁二烯橡膠 (NBR) 制成，可將潤滑劑保持在回轉支承軸承內，并將污染物從回轉支承軸承中排出?；剞D(zhuǎn)支承重新潤滑通過油脂嘴（2）以減少維護和運營成本。

圖一

與傳統軸承相比，回轉支承布置具有許多設計和性能優勢。緊湊性和大內徑簡化了軸承布置及其相關部件的設計。

回轉支承最初設計為僅安裝在水平支撐結構上，但現在可成功用于垂直軸承布置。當承受軸向、徑向和力矩載荷時，回轉支承中的力和載荷分布如圖所示。圖2 – 圖5。

回轉支承在各種應用中表現非常出色，例如：

? ? 旋轉平臺

? ? 斗輪挖掘機

? ? 傳送臂

? ? 所有類型的起重機

? ? 小型、中型和大型挖掘機

? ? 鋼包轉塔

? ? 離岸應用

? ? 機?人

? ? 鐵路轉向架

? ? 旋轉平臺

? ? 堆垛機

? ? 太陽能

? ? 隧道掘進機

? ? 風力發電機

在支撐的回轉軸承中傳遞軸向載荷（圖二）

懸掛式回轉支承中軸向載荷的傳遞（圖三）

垂直布置的回轉支承中徑向載荷的傳遞（圖四）

受支撐的回轉支承中的力矩傳遞（圖五）
