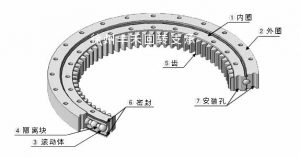

旋轉平臺結構示意圖

單列球型是四點接觸型推力角接觸球軸承的內部結構。而且，由于可以使用比雙列球型更大的球徑，因此結構緊湊且額定載荷大。

①內圈?②外圈

通常，使用50mn。根據大規模尺寸和系統要求使用42crmo。

③鋼球/滾柱

根據設計使用各種尺寸的鋼球或滾柱?；眷o態推力負荷額定推力由使用過的鋼球、滾柱的尺寸和數量計算得出。

④隔離塊

隔離塊用于滾珠和滾柱之間，以保持負載均衡和平穩旋轉。當使用高速運轉時，使用保持架代替隔離塊。

⑤齒輪

齒輪精度的標準要求。如果需要高精度，請咨詢。

⑥密封

密封件是迷宮式結構，既沒有水也沒有灰塵進入內部。

安裝孔

因?yàn)閮?nèi)圈和外圈都有安裝孔，回轉支承的安裝和拆卸容易，從而節省了維護的勞力。

油嘴

回轉軸承通常是油脂潤滑，可以很容易地從安裝在內圈或外圈中的油脂嘴補充油脂。

軟帶的“ S”標記

滾道表面和“ s”標記位置是不進行淬火的柔軟區域，因此您必須將其設置在負荷最小的位置。
