承載曲線

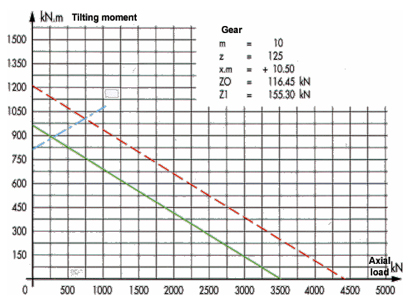

每個回轉支承軸承參考都關聯有說明各種負荷能力的額定曲線。

此“承載曲線”顯示與軸承相同的參考數字。所使用的鋼材規格由代碼字母表示。

———-??這條虛線表示軸承的最大動態容量。在最大負載下，根據應用和利用率因素修改的功能點不得超過該限制。

_______???該實線表示最小使用系數為1.25的利用率極限曲線。

———-?該點劃線表示使用10.9級螺栓的支撐負載的螺栓極限容量。

在正常運行中，由利用率調整的功能點不得超過此限制。
齒輪的主要特點是：通過將材料代碼字母表示M，Z，X.M，疲勞根據齒圈材料和熱處理彎曲應力決定。

m????? =模塊：10
z?????? =齒數：125
x.m?? =?齒頂修改（半徑）：+ 10.50
Z0???? = Z：材料
0：未經處理的齒輪
Z1???? = Z：材料
1：未經淬火的齒輪。
