我們以挖掘機的回轉支承選型為例說明回轉支承選型的計算方式

回轉支承的尺寸最初可以基于回轉支承的動態和靜態額定載荷，相對于所施加的載荷以及關于可靠性和使用壽命的要求。軸向動態載荷的值額定值C和軸向靜載荷額定值C0在產品表中引用。

在為特定應用確定最有效和最經濟的回轉支承時，F(xiàn)H建議考慮以下選項：

• 作用在回轉支承上的載荷
• 擺動運動的頻率
• 選擇類型
• 回轉支承尺寸最適合應用
• 施加在齒輪上的扭矩

如果需要計算基本額定壽命，請聯系FH應用工程服務。 FH還建議在計算和選擇過程完成后聯系應用工程服務部門確認結果。

確定回轉支承載荷

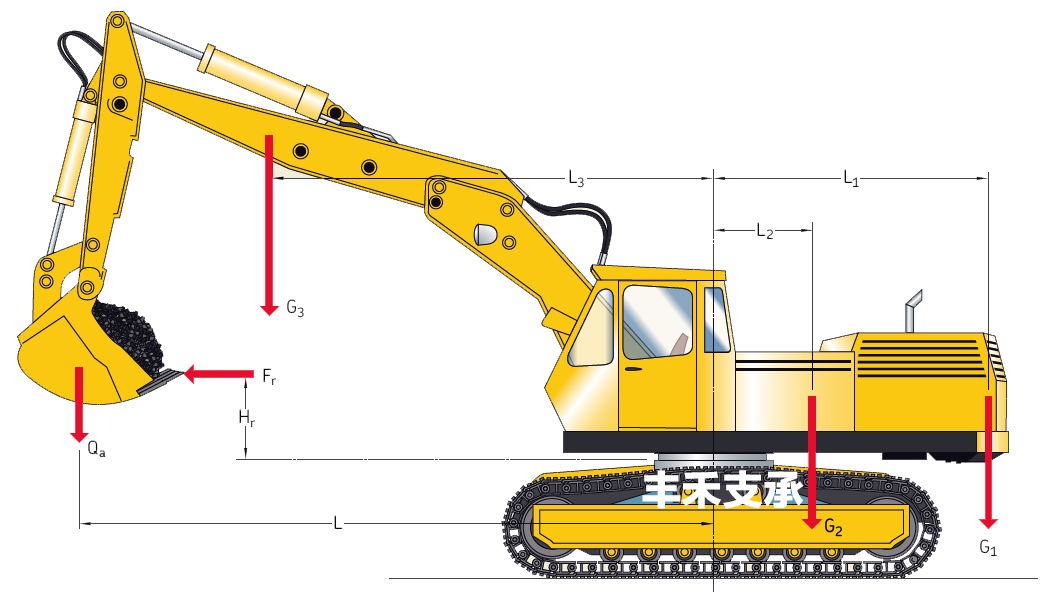

從其承載的部件的固有重量和其他慣性力作用在回轉支承上的載荷和力矩是已知的或可以計算的。假設圖中引用的條件。 1，可以使用以下公式估算施加在回轉支承上的負載和力矩：

Fa = Qa + G1 + G2 + G3

Mt = Qa×L + Fr×Hr + G3×L3 – G1×L1 – G2×L2

Fa =施加在回轉支承上的軸向載荷，kN

Fr =施加在回轉支承上的外部徑向載荷，例如工作/風力，kN

G1 =重量1，kN

G2 =重量2，例如機艙的重量，kN

G3 =重量3，kN

Hr =距回轉支承中心點的距離到徑向力的作用線Fr，m

L =從旋轉中心到的距離提升載荷的中心，m

L1 =從旋轉中心到重量1的重心的距離m

L2 =從旋轉中心到重量2的重心的距離m

L3 =從旋轉中心到重量3的重心的距離m

Mt =導致傾斜力矩作用于回轉支承，kNm

Qa =提升載荷，kN

在用于提升負載和可調節臂的工作半徑L和L3變化的應用中，必須使用最大工作半徑來計算作用在回轉支承上的最大傾斜力矩Mt.

外部徑向載荷Fr可以忽略不計，只要它們≤軸向載荷的5％即可。如果這些徑向載荷作用于回轉支承平面以外的任何點，則應計算并考慮所產生的傾斜力矩。如果徑向載荷超過

比率Fr / Fa = 0.6，建議聯系FH應用工程服務部門。

確定回轉支承尺寸

在使用靜態極限載荷圖確定回轉支承尺寸時，應考慮額外的力。要考慮哪些力取決于機器的操作類型和操作方式以及有關使用壽命和可靠性的操作要求。這是通過將得到的軸向載荷和傾斜力矩乘以表中列出的載荷系數FL 來完成的：

Far = FL ×Fa

Mtr = FL ×Mt

Far =最大額定軸向載荷，kN

Fa =產生的軸向載荷回轉支承，kN

Mtr =最大額定傾斜力矩，kNm

Mt =產生傾斜力矩作用于回轉支承，kNm

FL =負載系數

螺栓連接能力

螺栓承載能力適用于支撐回轉支承和用于將回轉支承固定到其支撐表面的10.9強度等級（EN ISO 898）螺母和螺栓的數量。為使這些有效，所有螺栓和螺母的螺紋必須涂上薄薄的輕油并按照表 “緊固扭矩和連接螺栓的預緊力”中的建議值進行擰緊。

注意：本目錄中規定的所有基本額定載荷和容量數據均適用于支持的回轉支承。如果是懸掛式回轉支承配置，請聯系FH應用工程師。
