挖掘機大轉盤，也稱為回轉支承，是挖掘機的核心部件之一，承擔著支撐和轉動整個上部結構的重要功能。以下是關于挖掘機大轉盤的一些介紹：

• 結構組成：挖掘機大轉盤通常由外圈、內圈、滾動體、保持架、密封件等組成。外圈固定在機身上，內圈與上部旋轉的部分連接，滾動體則位于內外圈之間，通過滾動實現轉動。
• 材料：大轉盤的制造材料通常是優質合金鋼或特殊鋼材，以確保其強度、硬度和耐磨性能。
• 承載能力：大轉盤需要承載整個上部結構的重量，因此其承載能力需要足夠強大，以應對挖掘機在工作中的各種工況。
• 轉動平穩性：大轉盤的設計需要保證其轉動平穩，以確保挖掘機在操作時的穩定性和精確性。
• 維護保養：大轉盤在使用過程中需要定期進行潤滑和檢查，以確保其正常工作并延長使用壽命。密封件的完好性也是保障大轉盤正常運轉的重要因素之一。
• 選型和適用范圍：不同型號和規格的挖掘機需要配備不同類型和尺寸的大轉盤，以滿足其工作需求。大轉盤的選型需要考慮挖掘機的工作負荷、使用環境等因素。

總的來說，挖掘機大轉盤作為挖掘機的重要組成部分，承擔著支撐和轉動上部結構的重要功能，其質量和性能直接影響著挖掘機的工作效率和安全性。因此，在挖掘機的設計、制造和維護過程中，大轉盤都是需要重點關注的部件之一。

挖掘機回轉支承軸承拆解圖

各部分回轉支承結構名稱如下（以雙排球回轉支承為例）：

1、堵塞孔? 2、油嘴安裝孔? 3、油嘴? 4、堵塞? 5、銷錐? 6、外圈? 7、密封條? 8、安裝孔? 9、齒 10、隔離塊? 11、滾動體? 12、滾道? 13、內齒? 14、密封條

回轉支承在挖掘機上的安裝位置

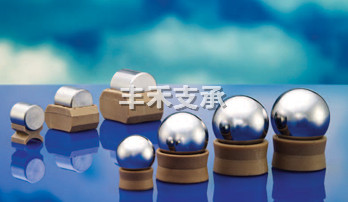

滾柱式滾動體以及隔離塊

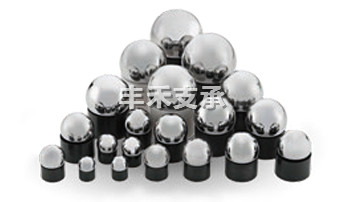

球式滾動體以及隔離塊

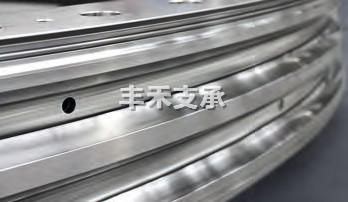

回轉支承滾道

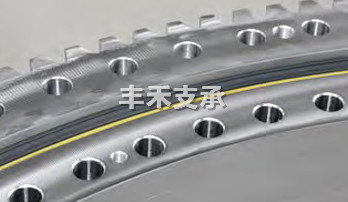

安裝孔以及密封裝置

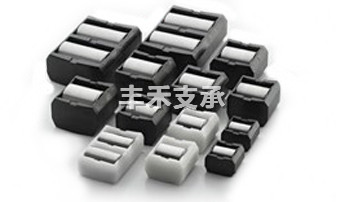

特殊材質隔離塊
